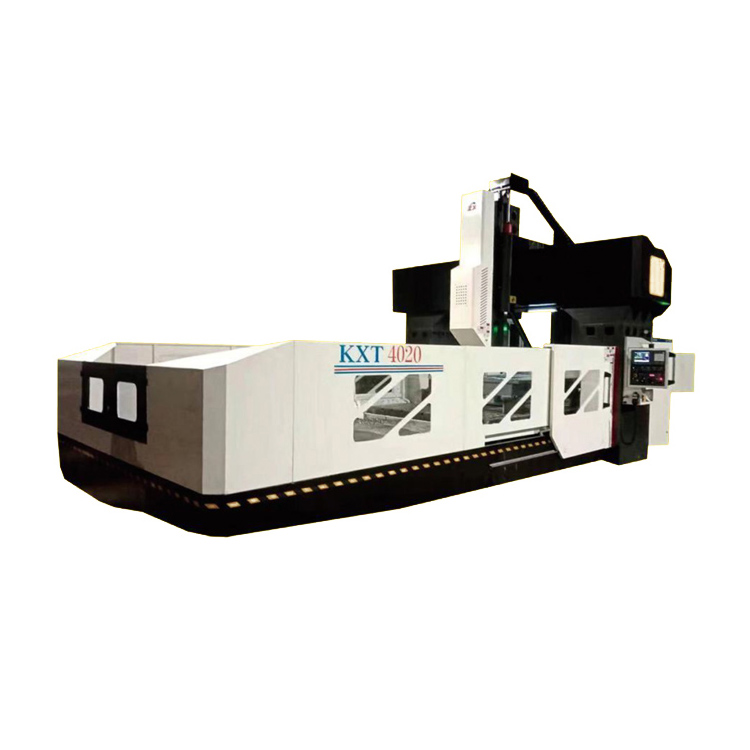

龙门铣床导轨修复技术方案

一、导轨损伤原因分析

龙门铣床导轨通常由钢或铸铁制成，长期使用过程中，由于摩擦副之间的磨损、润滑不良或异物侵入，可能导致导轨划伤、磨损甚至变形。若不及时修复，损伤会进一步扩大，影响机床的加工精度、稳定性和使用寿命。

二、传统修复方法的局限性

传统修复方法（如金属板镶贴、更换导轨或人工刮研）存在以下问题：

• 工艺复杂：需精密加工，甚至拆卸机床，耗时耗力。

• 成本高：涉及更换部件或人工刮研，费用较高。

• 周期长：修复过程影响生产进度。

三、先进修复方案——高分子复合材料（2211F）

采用高分子2211F金属修复材料，可高效修复导轨划伤，具有以下优势：

✅ 快速修复：仅需数小时即可完成修复，缩短停机时间。

✅ 高粘接强度：与金属基体结合牢固，抗压、耐磨、耐油。

✅ 免拆卸修复：适用于大型设备，避免传统方法无法解决的难题。

✅ 恢复精度：修复后可改善配合间隙，提升设备运行稳定性。

四、修复工艺流程

1. 表面预处理

• 除油处理：使用氧-乙炔火焰烘烤划伤部位，去除渗入金属的油污（控制温度，避免退火）。

• 打磨处理：

• 用角磨机打磨划伤区域，深度≥1mm，并加工出燕尾槽结构（增强材料附着力）。

  在划痕两端钻孔，分散应力，防止裂纹扩展。

• 清洁表面：用丙酮或无水乙醇彻底清洗，确保无油污、杂质。

2. 材料涂覆

• 调和材料：按比例混合2211F修复剂，搅拌均匀。

• 分层涂抹：

• 第一层薄涂：确保完全覆盖划伤面，提高粘接力。

• 填充压实：反复按压材料，使其充分填满沟槽并略高于导轨表面。

3. 固化处理

• 自然固化：24℃环境下需24小时完全固化。

• 加速固化（可选）：使用卤钨灯加热（70℃最佳），每升温11℃，固化时间缩短一半。

4. 精加工

• 修平处理：固化后，用细磨石或刮刀修平，使修复面与导轨齐平。

• 检查验收：确保修复部位平整，无凸起或凹陷，恢复导轨精度。

五、修复效果评估

• 机械性能：修复层耐磨、耐压，与基体结合强度高。

• 精度恢复：修复后导轨运行平稳，加工精度符合要求。

• 经济性：相比传统方法，节省成本50%以上，缩短停机时间80%。

六、适用场景

✔ 龙门铣床、落地镗床等大型机床导轨修

✔ 铸铁、钢制导轨的划伤、磨损、凹坑修复

✔ 其他摩擦副（如滑块、轴承座）的磨损修复

七、注意事项

⚠ 安全操作：火焰处理时防止烧伤，打磨时佩戴防护眼镜。

⚠ 温度控制：避免高温导致材料性能下降或基体变形。

⚠ 材料存储：2211F应密封存放，避免受潮或暴晒。

八、结论

采用高分子2211F复合材料修复龙门铣床导轨，具有高效、低成本、免拆卸等优势，可显著提升设备使用寿命，保障生产连续性，是现代化机床维护的理想解决方案。
